UE5.1 Planar reflection과 VSM 동시 사용 시 프레임 드랍 문제

서론

Unreal Engine 5.1 릴리즈 버전에서 Planar reflection과 VSM 사용 시, 프레임이 많이 하락하는 현상을 보인다.

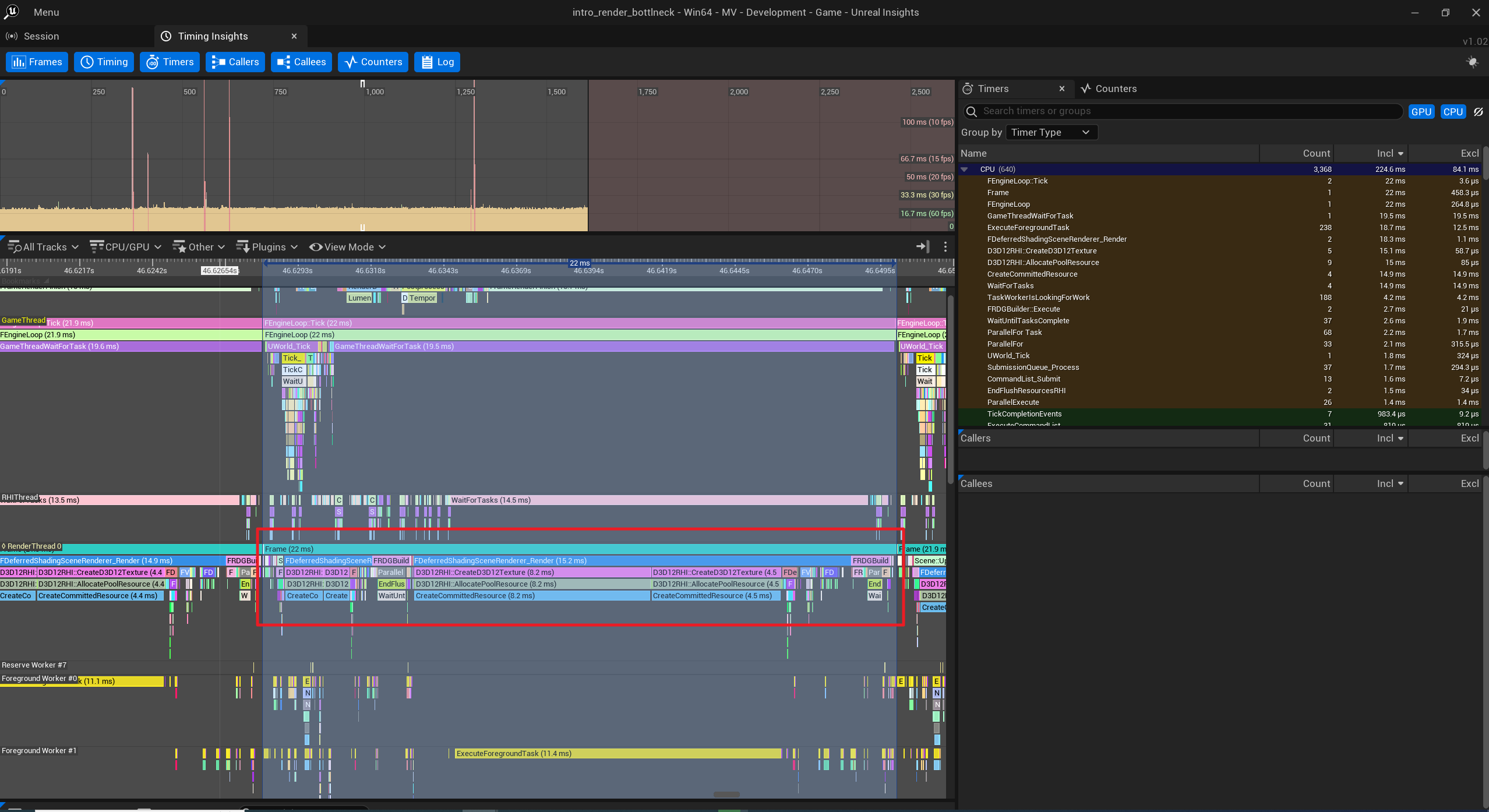

원인은 planar reflection 렌더러 / 메인 렌더러에서 불리는 D3D12RHI::CreateD3D12Texture 콜





VSMCachemanager::SetPhysicalPoolSize 는 한번 세팅되면 그만불려야하는 함수인데,

SceneCapture에서 쓰는 VSM cache, 메인 렌더러에서 쓰는 VSM cache가 공유되고있어서

'if (!PhysicalPagePool || PhysicalPagePool->GetDesc().Extent != RequestedSize || PhysicalPagePool->GetDesc().ArraySize != RequestedArraySize)' 조건에 의해 매번 PooledRenderTarget이 만들어지고, cache invalidate가 발생하고있다.



TRefCountPtr<IPooledRenderTarget> FVirtualShadowMapArrayCacheManager::SetPhysicalPoolSize(FRDGBuilder& GraphBuilder, FIntPoint RequestedSize, int RequestedArraySize)
{
	if (!PhysicalPagePool || PhysicalPagePool->GetDesc().Extent != RequestedSize || PhysicalPagePool->GetDesc().ArraySize != RequestedArraySize)
	{
		FPooledRenderTargetDesc Desc2D = FPooledRenderTargetDesc::Create2DArrayDesc(
			RequestedSize,
			PF_R32_UINT,
			FClearValueBinding::None,
			TexCreate_None,
			TexCreate_ShaderResource | TexCreate_UAV,
			false,
			RequestedArraySize
		);
		GRenderTargetPool.FindFreeElement(GraphBuilder.RHICmdList, Desc2D, PhysicalPagePool, TEXT("Shadow.Virtual.PhysicalPagePool"));

		Invalidate();
		//UE_LOG(LogRenderer, Display, TEXT("Recreating Shadow.Virtual.PhysicalPagePool. This will also drop any cached pages."));
	}

	return PhysicalPagePool;
}



해결 방법

• 각 렌더러가 각각의 VSMManager를 가진다.
  -> Unreal 5.2 에서 해결됨







5.2 릴리즈 노트 및 수정 커밋 (seperate VSM cache 사용)





https://github.com/EpicGames/UnrealEngine/commit/a4262b8a07e9e063c12586a6721057e0a5d6addd



해당 커밋은 UE5.1에도 이미 적용되어있었음





코드 분석

Engine/Source/Runtime/Renderer/Private/SceneCaptureRendering.cpp

FScene::UpdateSceneCaptureContents



if(UseVirtualShadowMaps(SceneRenderer->ShaderPlatform, FeatureLevel))
{
	// A separate VSM cache is added to the SceneCapture views.
	// This is needed to prevent the cache being invalidated on every frame.
	// In a future iteration, it may be more efficient to share this cache with the main viewfamily.
	if (ViewStateInterface)
	{
		ViewStateInterface->AddVirtualShadowMapCache(this);
	}
	else
	{
		GEngine->AddOnScreenDebugMessage((uint64)this, 10.0f, FColor::Yellow, TEXT("SceneCapture has no viewstate. This may affect Virtual Shadow Map caching performance. Consider enabling bAlwaysPersistRenderingState or bCaptureEveryFrame."));
	}
}
else if (ViewStateInterface)
{
	ViewStateInterface->RemoveVirtualShadowMapCache(this);
}



해당코드는 씬캡쳐 FSceneViewState에 VSMCacheManager를 독립적으로 추가하는 코드이다.



PlanarReflectionRendering.cpp 의 FScene::UpdatePlanarReflectionContents

반면 Planar Reflection에서는 독립적인 VSMCacheManager를 추가하는 코드가 없다. 따라서 같은 VSMCacheManager 및 PhysicalPagePool (렌더타겟포함)을 사용하는 것으로 확인되었다.



main renderer 의 PhysicalPagePool pointer

  PhysicalPagePool	{Reference=0x0000023cbf4d6a00 {RenderTargetPool=0x00007ff6c815c280 {MV.exe!TGlobalResource<FRenderTargetPool> GRenderTargetPool} {...} ...} }	TRefCountPtr<IPooledRenderTarget>

planar reflection renderer의 PhysicalPagePool pointer

  PhysicalPagePool	{Reference=0x0000023cbf4d6a00 {RenderTargetPool=0x00007ff6c815c280 {MV.exe!TGlobalResource<FRenderTargetPool> GRenderTargetPool} {...} ...} }	TRefCountPtr<IPooledRenderTarget>

(같음)







따라서 FScene::UpdatePlanarReflectionContents 함수에 View고유의 VSMCacheManager를 추가하는 코드를 추가하였음.

FScene::UpdatePlanarReflectionContents (..)
{
		...
        FSceneViewStateInterface* ViewStateInterface = CaptureComponent->GetViewState(0);
		if (UseVirtualShadowMaps(SceneRenderer->ShaderPlatform, FeatureLevel))
		{
			// A separate VSM cache is added to the SceneCapture views.
			// This is needed to prevent the cache being invalidated on every frame.
			// In a future iteration, it may be more efficient to share this cache with the main viewfamily.
			if (ViewStateInterface)
			{
				ViewStateInterface->AddVirtualShadowMapCache(this);
			}
			else
			{
				GEngine->AddOnScreenDebugMessage((uint64)this, 10.0f, FColor::Yellow, TEXT("SceneCapture has no viewstate. This may affect Virtual Shadow Map caching performance. Consider enabling bAlwaysPersistRenderingState or bCaptureEveryFrame."));
			}
		}
		else if (ViewStateInterface)
		{
			ViewStateInterface->RemoveVirtualShadowMapCache(this);
		}
        ...
}



변경 후

불필요한 D3D12RHI::CreateD3D12Texture  콜이 사라지고, FPS 46 -> FPS 110 으로 평균프레임 향상
